縁の下の力持ち！！

2015年07月07日

カテゴリー：: 家を建てる基礎知識

今日は七夕だというのに、外は雨が降っており、

　　　　　　　夜は天の川が拝めそうにありませんね。

牽牛と織姫は出会えるのでありましょうか？

本日　珍しく私は、現場を職人に任せて

　　　　この時間に事務所にいております。（15時ごろ）

さてブログの更新をいたしましょうか。

今日の話題は、「縁の下の力持ち」ということで、

見えていないところこそ、重要な役割を担っている物が

たくさんあるってことをご紹介してまいりましょう。

まずは、耐震金物たち

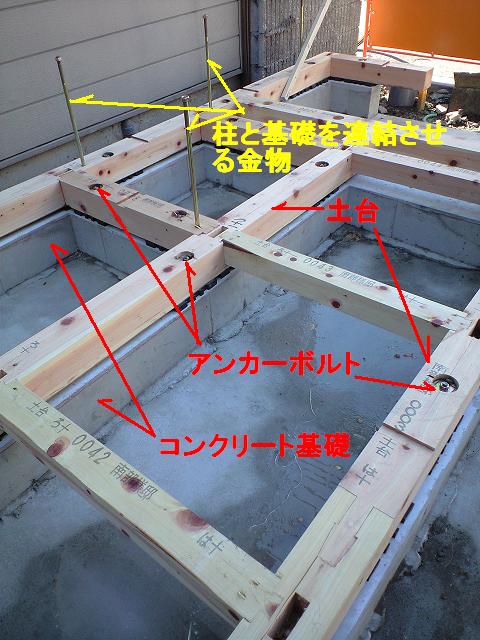

コンクリート基礎からにょきっと出ている鉄の棒

この棒、コンクリートに埋まってて、がっちり固定されています。

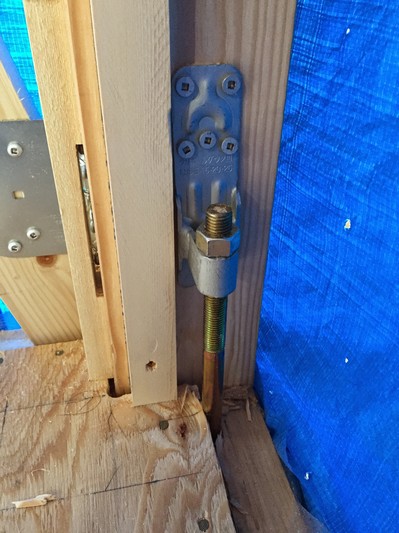

ホールダウン金物（引き寄せ金物）用のアンカーボルトであります。

どうやって使うかといいますと、

ふっといネジを使い、柱にホールダウン金物をがっちり固定し、

この鉄の棒（アンカーボルト）とナットを使って締め付けていき、

地震が来た時などに、この柱が、また建物自体が、コンクリート基礎から離脱するのを

防ぐ役目を担っているのです。

しかも闇雲に取り付けているわけではなくて、

構造計算といいまして、

建物にかかる固定荷重・積載荷重・風荷重・地震荷重などにたいして

建物がどのように変形して、どのような応力が発生するかなどを計算し、

必要な箇所に、必要な強度を持っている金物を設置していっております。

そうして、建物自体をがっちり固定して

地震が来た時に備えているのであります。

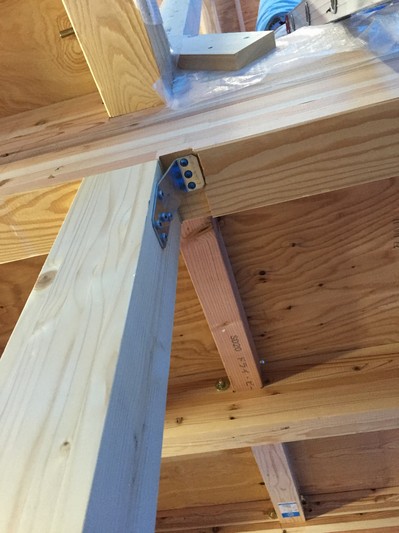

ほかにも、これ↓　もホールダウン金物ですが、

これは梁と柱を固定している金物です。

土台からだけではなくて、二階・三階等の躯体と柱をしっかり固定する金物もあるんです。

これも、太くて長いビスで強固に固定していきます。

とっても重要な役割を担っているにも関わらず、

ほとんど、日の目を見ない奴たちなのです・・・。

現場が進んでいくと、壁の中に隠れたり、天井の懐に隠れたり。

それから、建物の強度を保っているという点では、

上記のような金物と同じ役割なのですが、

壁自体が、建物の「ねじれ」を防ぐ効果があるものがあります。

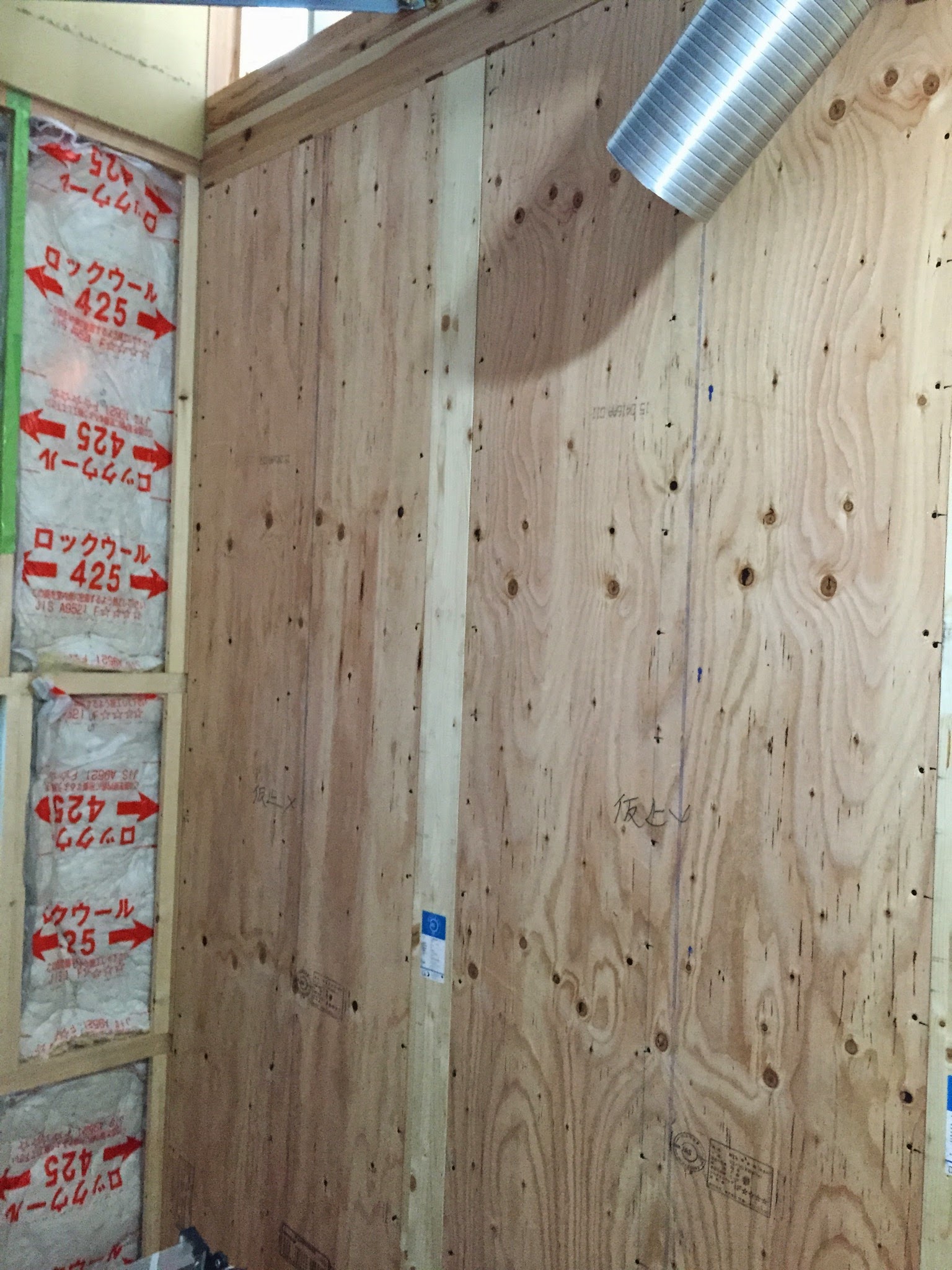

それがこれ↓　　「耐力壁」と呼ぶ壁

柱と柱の間に構造用合板を、決められた長さ・太さ・認可品の釘で、

決められた間隔に打ち付けて固定し、

面の力で、ねじれを防ぐ役割を担っています。

で・す・が！

こいつも、最後には石膏ボードが張られ、壁紙（クロス）を貼られてしまい隠れちゃいます...。

とっても強いのに、かわいそうな奴です。

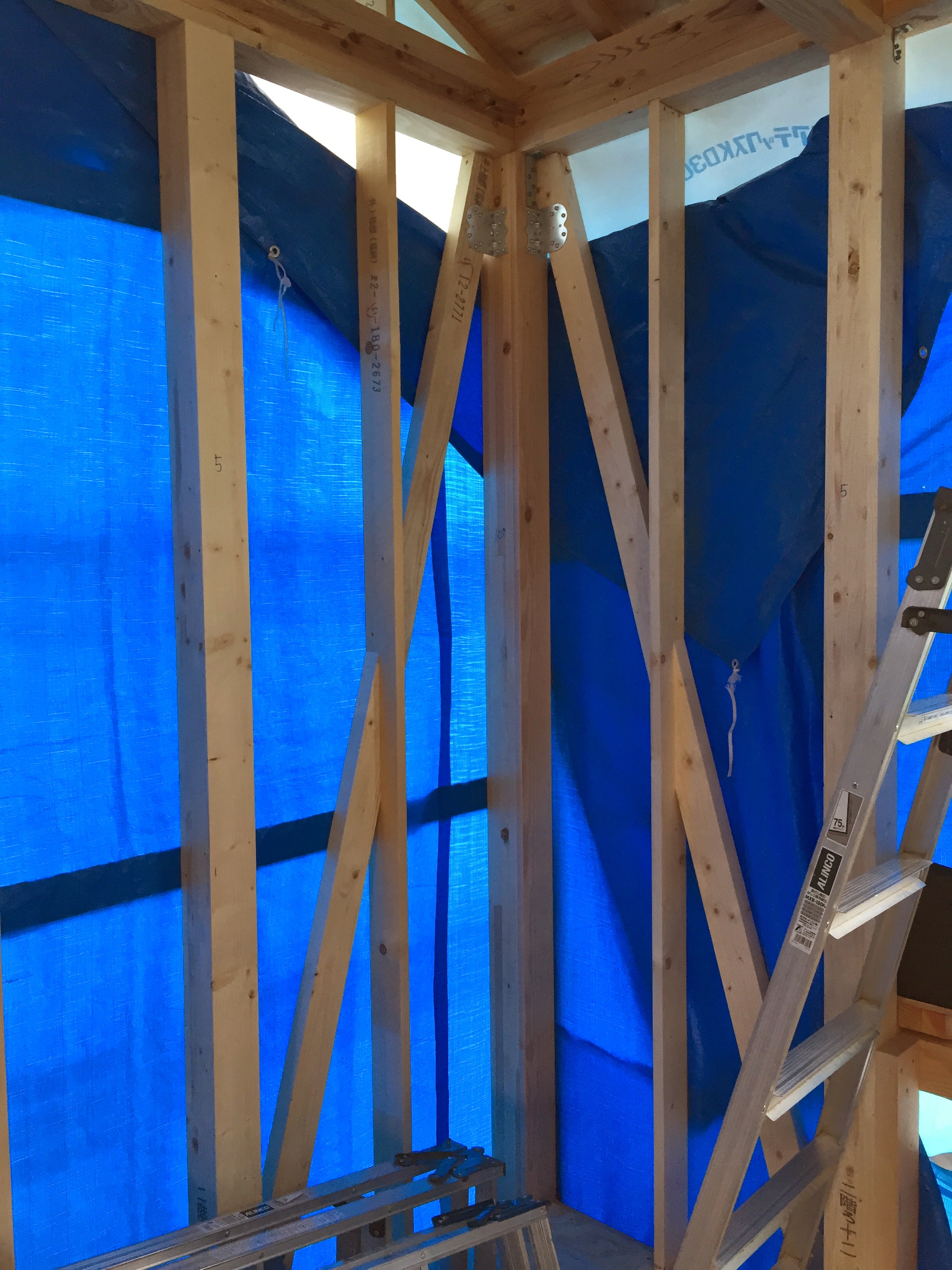

おなじ仲間で、こんなのもあります。こいつは結構有名なやつですが。

これは簡単に言えば、つっかえ棒ですね。本名はご存知の通り、筋交いといいますね。

こいつは昔から存在しますが、当初はこの筋交いも柱頭と柱脚の隅々に差し入れて

長い釘で固定するって方法が主流でしたが、

今は、こちらも金物と併用して、強固に固定する方法で用いられています。

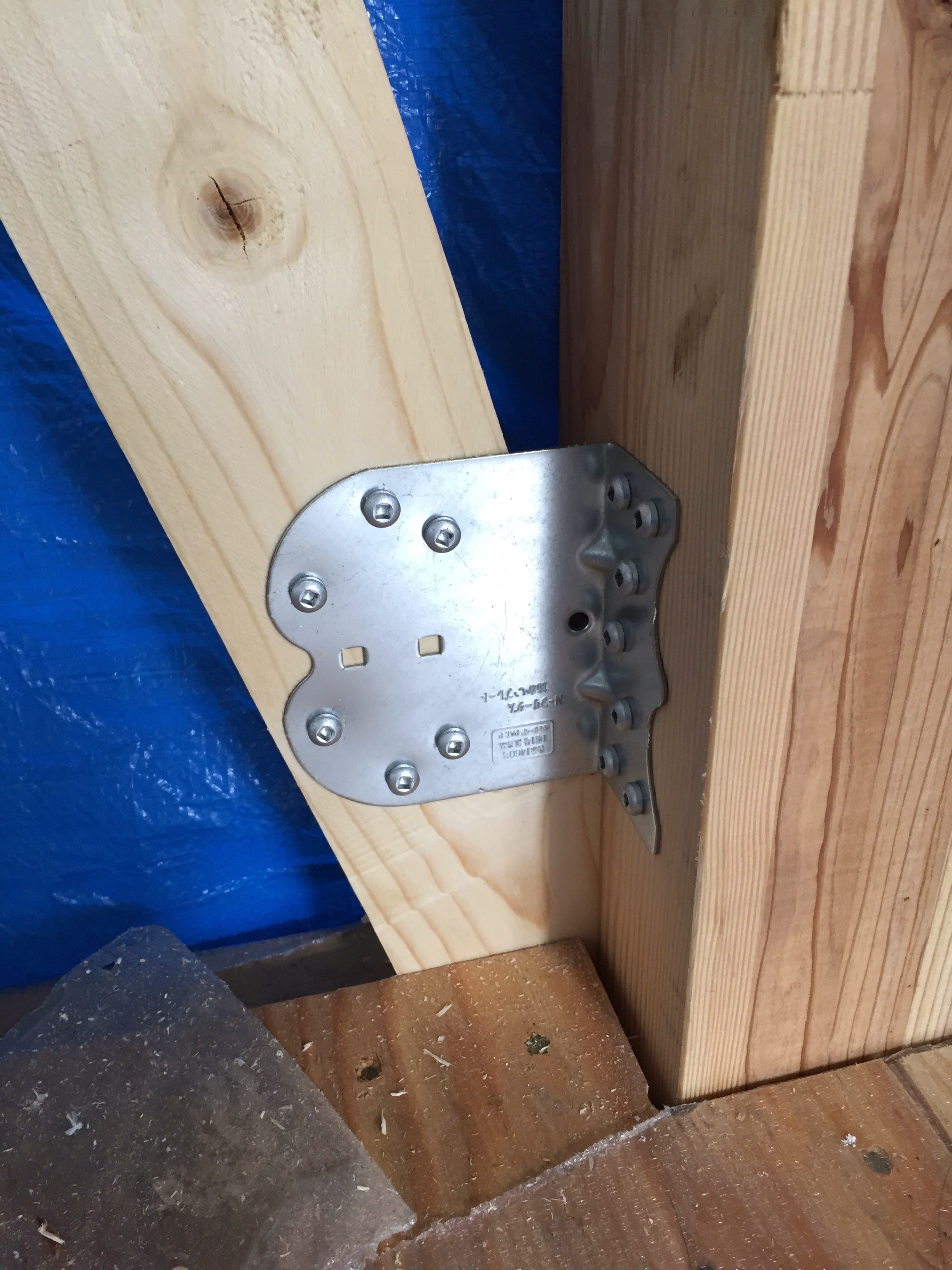

それがこれ↓　　筋交いプレートという代物

こいつで、柱と筋交い自体をカッチリ固定して、

ねじれを防ぐ効果を発揮します。

これらの耐力壁も、構造計算によって必要な箇所を割り出し、

もっとも効果的な箇所に施工していきます。

木の持っている本来の力と、さらに構造計算によって、これらの構造・金物がプラスされ、

強固な建物になっているのです。

そうすることで、この地震大国日本で、

日々の暮らしを、安全なものにし、安心して暮らせるように

隠れたところから、お施主様をしっかり守っているのです。

目立たず、ひっそりと、しかし力強く　支えているのですね。

私みたいな感じですかね・・・。←だれも言ってくれないので、自分で言っちゃった（恥）
