2011年09月13日
遣り方(水盛り遣り方)
- カテゴリー:
- 家を知る建築用語
水盛り遣り方(みずもりやりかた)とは
工事を着手する前に、
建物の正確な位置を出す作業のことで、
別名、丁張り(ちょうはり)とも言います。
まず、設定GL(基準となる地面の高さ)を決め、
約1.8m間隔に水杭(ミズグイ)を立て、
水平ライン(基礎の上端の高さ)を記し水貫(ミズヌキ)でつないでいきます。
水杭と水貫が動かないように、
筋交い貫(すじかいぬき)を斜めに打ち付けて固定します。
更に水貫と水貫の間に水糸を張って、
基礎(建物)の中心線を印します。
遣り方は
レーザーによる位置出し器を使って直角や水平を出しますが、
レーザーが普及していない頃は、
原始的な方法で正確な直角や水平を出していました。
直角の出し方は
辺長さが、3m、4m、5mの三角形を作ると、
直角三角形を作る事ができます。
大工さんはこれを「サシゴ」といっています。

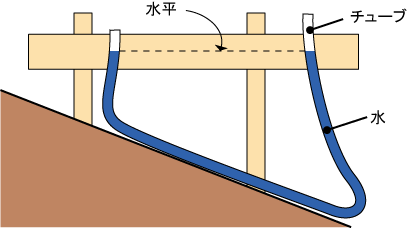

レーザー墨出し器の様な便利なものが無かった時の水平の出し方は
透明なチューブの中に水を入れ、図のように出していました。
「水盛り遣り方」の「水盛り」は
このような方法で水平を出していたことからきています。
家づくりを応援する情報サイトから引用
